20KW Trifaze Hibrit İnverter LV

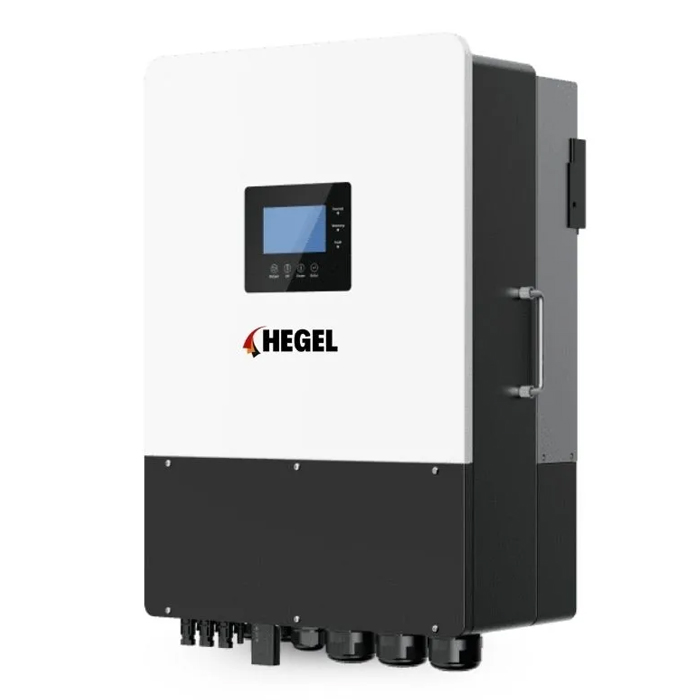

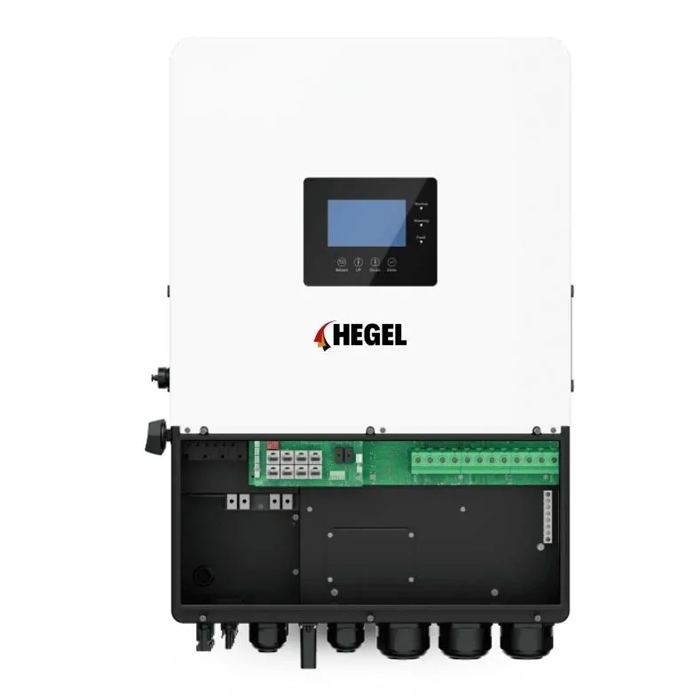

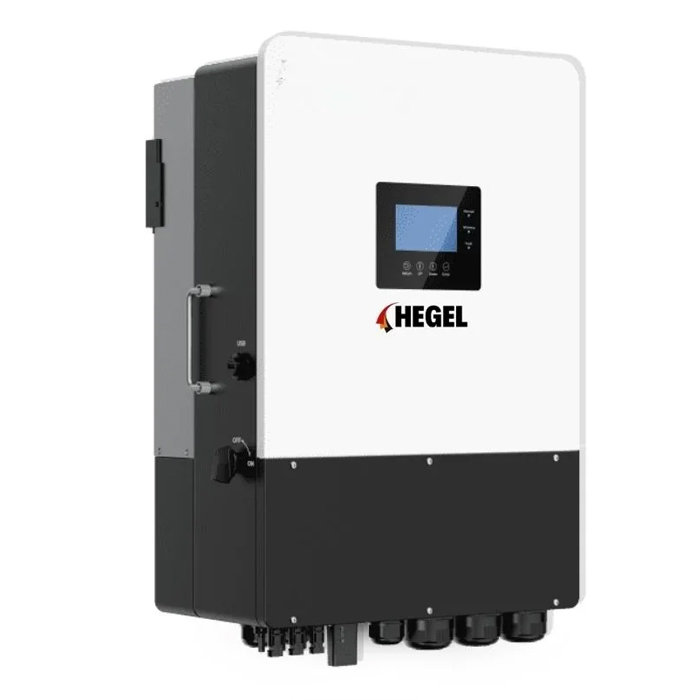

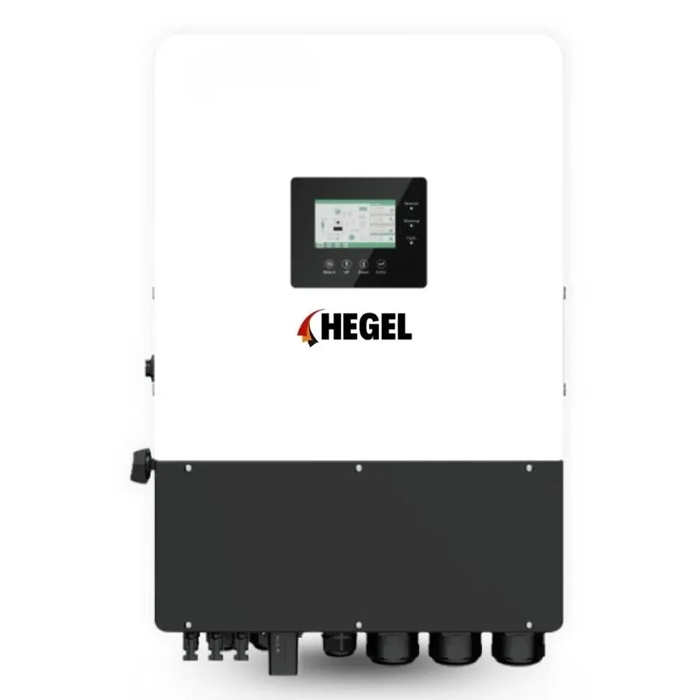

Hegel 20KW Trifaze Paralellenebilir Hibrit Yüksek Voltaj İnverter + WiFi

Sürdürülebilir Enerji ile İşinizi Güçlendirin

Hegel 20KW Trifaze Paralellenebilir Hibrit Yüksek Voltaj İnverter + WiFi, ticari ve endüstriyel güneş enerji sistemleri için geliştirilmiş, hibrit ve üç fazlı ileri seviye bir enerji çözümüdür. Şebeke, güneş paneli ve batarya kaynaklarını tek bir sistemde birleştirerek maksimum verim, kesintisiz güç ve esnek kullanım sunar.

Dengesiz yük desteği, yüksek PV giriş kapasitesi ve paralel çalışabilme özelliği sayesinde işletmeler için güvenilir ve ölçeklenebilir bir enerji altyapısı sağlar.

Öne Çıkan Teknik Özellikler

• Üç fazlı dengesiz yükleri ve yarım dalga (half-wave) yükleri destekler

• Maksimum 3 MPPT ve 6 dizi (string) ile toplamda 30 kW PV giriş desteği

• 48V düşük voltajlı batarya sistemi ile çalışma ve transformatör izolasyon tasarımı

• Gün içinde 8 farklı zaman dilimi ayarlanabilen akıllı şarj ve deşarj yönetimi (Time of Use)

• Kapasite artırımı için 6 üniteye kadar paralel bağlantı desteği

• Dahili WiFi iletişim özelliği ile uzaktan izleme ve kontrol

Teknik Bilgiler:
PV (DC) – Güneş Paneli Girişi

• Maks. PV giriş gücü: 30.000 W

• Nominal PV giriş voltajı: 690 V

• Bağımsız MPPT giriş sayısı: 3 (1:1:1)

• Maks. PV giriş voltajı: 1000 V

• MPPT voltaj aralığı: 200 ~ 900 V

• Başlangıç voltajı: 100 V

• MPPT başına maks. PV giriş akımı: 20 / 20 / 20 A

• MPPT başına maks. PV kısa devre akımı: 25 / 25 / 25 A

Batarya (Pil)

• Uyumlu batarya tipi: Lityum-iyon / Kurşun-Asit

• Batarya voltaj aralığı: 40 – 60 V

• Maks. şarj/deşarj akımı: 250 A

• Maks. şarj/deşarj gücü: 12.000 W

• Li-ion batarya şarj stratejisi: BMS ile kendi kendine adaptasyon

Şebeke (Grid)

• Nominal AC voltajı: 3L / N / PE, 230 / 400 Vac

• Nominal AC frekansı: 50 / 60 Hz

• Nominal AC çıkış gücü: 20.000 W

• Nominal AC çıkış akımı: 29,00 A

• Maks. AC giriş akımı: 36,25 A

• Güç faktörü (PF): 0,99 (0,8 ileri – 0,8 geri ayarlanabilir)

• THDi: < %3

• Maks. sürekli AC geçiş akımı: 70 A

Kesintisiz Güç Kaynağı (UPS)

• Nominal çıkış gücü: 20.000 W (PV + Batarya)

• Nominal çıkış voltajı: 3L / N / PE, 230 / 400 Vac

• Nominal çıkış akımı: 29,00 A

• Nominal çıkış frekansı: 50 / 60 Hz

• Anlık aşırı yük kapasitesi: 1,5 × nominal güç (5 dakika)

• Geçiş süresi: 10 ms

• Dalga formu: Sinüs dalgası

• THDv: < %3

Verimlilik ve Koruma

• Maksimum verimlilik: %97,7

• Maks. şarj/deşarj verimliliği: %94,0

• Koruma özellikleri:

  • PV ters kutup koruması

  • Aşırı akım ve aşırı voltaj koruması

  • Anti-islanding (şebeke kopma koruması)

  • AC kısa devre koruması

  • Kaçak akım koruması

  • Şebeke izleme

  • DC anahtarı

  • IP66 koruma sınıfı

  • DC ve AC aşırı gerilim koruması

Genel Teknik Bilgiler

• Boyutlar (G x Y x D): 480 x 703 x 258 mm

• Ağırlık: 53 kg

• Çalışma sıcaklığı: -25°C ~ +60°C (+45°C sonrası performans düşüşü)

• Ekran ve iletişim: Dokunmatik renkli ekran, RS485 / WiFi / CAN

• Soğutma yöntemi: Akıllı soğutma (Smart cooling)

• Topoloji: Trafosuz (Transformer-less)

• Gürültü seviyesi: 50 dB

Kullanım Alanları

• Ticari işletmeler ve ofis binaları

• Fabrikalar ve endüstriyel tesisler

• AVM, otel ve hastaneler

• Tarım işletmeleri ve sulama sistemleri

• On-grid ve off-grid hibrit güneş enerji sistemleri

• Yüksek güç gerektiren UPS ve yedek enerji uygulamaları
